mesin pengeringan / penggulung / pengemasan kabel kawat tembaga listrik pabrik mesin penggulung dan pengemasan otomatis untuk kabel

1. Fitur:

1.1 Dapat dipasok oleh mesin pengembalian atau terhubung langsung ke mesin ekstrusi.
1.2 Kecepatan produksi gulungan adalah sekitar 2 gulungan per menit (misalnya, BV2.5mm2 100m/gulungan).
1.3 Setelah berliku, kumparan dimasukkan ke dalam mesin pembungkus film untuk mengemas dan memberi label kumparan secara otomatis.
1.4 Setelah pembungkusan film otomatis, ia secara otomatis dikirimkan ke conveyor dengan mekanisme mendorong, tidak perlu operasi manual.
1.5 Mesin ini mengadopsi sistem kabel servo motor, dan gulungan kumparan indah.
1.6 Pengoperasian dilakukan pada layar sentuh, dan pengoperasian mudah dan nyaman.
1.7 Memori mikro komputer dapat menyimpan 99 spesifikasi volume kawat yang berbeda, ketika Anda perlu mengubah spesifikasi produk,
1.8 Selama data spesifikasi yang tersimpan dibaca, data tersebut dapat diproduksi segera tanpa harus dimasukkan lagi.
1.9 Mesin ini memiliki fungsi deteksi kesalahan otomatis yang memperingatkan operator ketika ada masalah.

2. Parameter teknis:

3.Spesifikasi bagian penggulung:

3.1 Bagian meter:

Masing-masing roda atas dan bawah dilengkapi dengan alat pengukur, menggunakan encoder presisi (Encoder) untuk menghitung panjang, yang dapat dihitung hingga sentimeter.Roda pengukur terbuat dari paduan aluminium, roda atas disemprot dengan perawatan keramik pengerasan, dan roda bawah dilapisi dengan lem yang sangat baik, yang tidak akan merusak kabel.Perangkat ini dilengkapi dengan bantalan satu arah untuk mencegah kabel memompa.

3.2 Kepala bergulir:

Perekat horizontal dikendalikan oleh pusher pneumatik untuk membuka dan menutup secara otomatis.

Ketika panjang yang ditetapkan selesai, gulungan secara otomatis dihentikan.Sangat mudah untuk membongkar tanpa menggenggam benang dan tidak menempel gulungan.

3.3 Sistem penataan kabel:

Sistem ini sepenuhnya dikendalikan oleh komputer, didorong oleh servo motor dan sekrup panduan bola.

Dekoder presisi menerima sinyal berjalan motor utama untuk menyinkronkan servo motor dengan motor utama dan gerakan kabel lebih terkoordinasi, dan kumparan lebih indah.

3.4 Pemotong:

Pemotong tipe pintu secara otomatis memotong kabel ketika panjang yang ditetapkan selesai. pemotong ganda dengan SKD-11, terbuat dari baja khusus dan panas vakum diobati untuk membuatnya lebih keras dan lebih lama.

3.5 Mekanisme pemindahan lengan:

Setelah kabel digulung, mekanisme pegangan benang akan melekat pada kumparan dan secara otomatis mentransfernya ke perangkat pelapis untuk membungkus dan membungkus, sehingga gulungan,proses label dan pelapisan dapat sepenuhnya otomatis. Ketika ada saluran limbah, itu dapat secara manual campur tangan. langsung menghapus saluran limbah untuk mencapai non-stop kemasan.

3.6 Panel kontrol:

Sistem kontrol HMI lebih nyaman untuk operasi sentuhan langsung di layar.

Sistem kontrol komputer pusat mengontrol kecepatan kumparan, panjang kumparan, sistem peringatan, pengaturan kecepatan jalur, lampu indikator, hentian darurat dan reset.

Ketika mesin berjalan, pengguna masih dapat mengubah panjang, diameter kawat, kecepatan dan data lainnya, dan kecepatan, panjang dan seluruh tindakan mesin dapat dipantau di layar.

3.7 Motor penggerak:

Sistem lilitan: 7.5HP * 4P AC motor + inverter kontrol vektor.

Sistem kabel: Servo motor 400W + servo drive.

Transfer garis tahan: Servo motor 400W + servo drive

4. Spesifikasi mesin pembungkus film:

4.1 Berat kumparan yang dikemas: hingga 35 kg.
4.2 PVC PE PP ukuran film: ketebalan 0,05mm ~ 0,07mm * lebar 40mm ~ 45mm.
4.3 Metode pengisian film roll: penjepit pneumatik.
4.4 Film PVC/PE digunakan untuk memutar paket dengan kecepatan tinggi.
4.5 Dikendalikan oleh motor AC dan memiliki belokan yang halus dan halus.
4.6 Sesuaikan ukuran lengan gesper dan gunakan penyesuaian manual untuk membuatnya cepat dan nyaman.

5. Struktur mekanik dari kemasan film:

5.1 C-ring:

C-ring digerakkan oleh sabuk waktu, C-ring berjalan tanpa tergelincir, dan paketnya stabil dan tenang.

Dibuat dari baja khusus, rol dalam dan luar cincin C ditutupi dengan karet superior, yang tidak mudah dipakai, menjaga operasi bulat dan memiliki umur layanan yang panjang,dan dilengkapi dengan perlindungan overloadMotornya tidak mudah terbakar.

5.2 Pemotong:

Mengadopsi sistem pemotong pneumatik, dan panjang bahan kemasan yang ditetapkan secara otomatis dipotong setelah penggulung selesai.

Tubuh pemotong dapat bergerigi atau jenis gunting (dipilih/diganti sesuai dengan bahan kemasan yang berbeda), cocok untuk PVC, PP,Film PE dan bahan kemasan lainnya dengan kinerja pemotongan yang sempurna.

5.3 Clamper:

Setelah paket dikirim ke titik tetap, itu akan secara otomatis ditarik dan ditarik secara otomatis.

Ketika jumlah tikungan awal (1,5 ~ 2,5 tikungan) harus digulung, penjepit dilepaskan secara otomatis.

5.4 Perangkat pakan:

Pneumatic belt feeder, sekrup bebas kunci, cepat berganti, dan mudah dipasang.

5.5 Mekanisme pelabelan otomatis:

Mengadopsi tumpukan jenis pelepasan label, satu paket per paket, secara otomatis mengambil label untuk memberi makan, nyaman dan aman, dan menghemat waktu, meningkatkan produksi.

5.6 Motor penggerak:

C-ring: 1HP * 4P AC motor.

Tahan lengan: 1HP * 4P A C motor + 1/20 pengurangan.

Setelah amplop selesai, gulungan secara otomatis ditekan ke dalam slide ke dalam kotak koleksi.

6. FAQ:
Pelanggan yang terhormat, ada beberapa model untuk mesin stranding.
1. Diameter kawat kosong
2.Kawat lunak atau kawat keras
3Jumlah kawat yang akan diputar
4. Area setelah memutar.

Salam hangat.

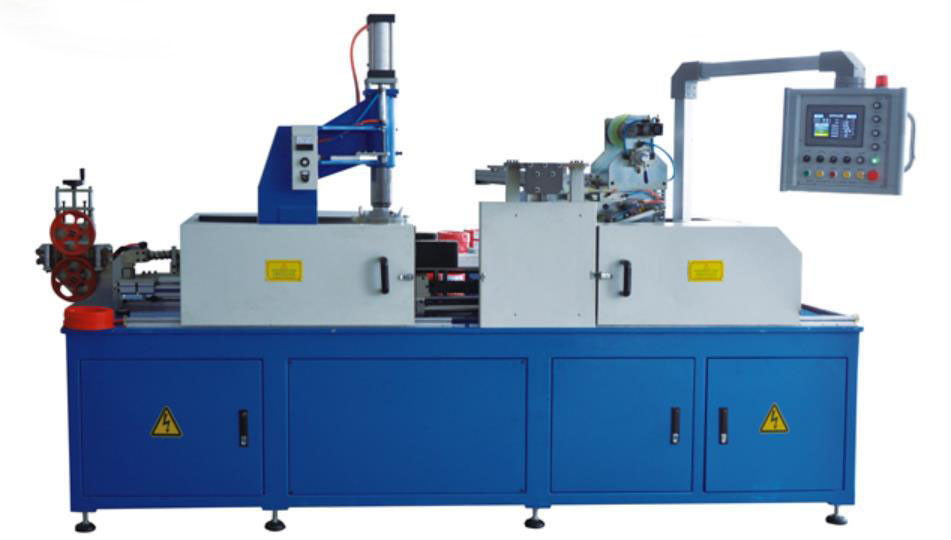

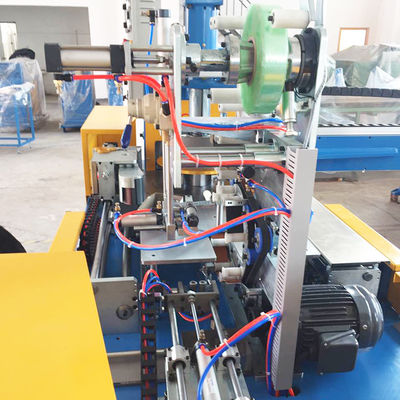

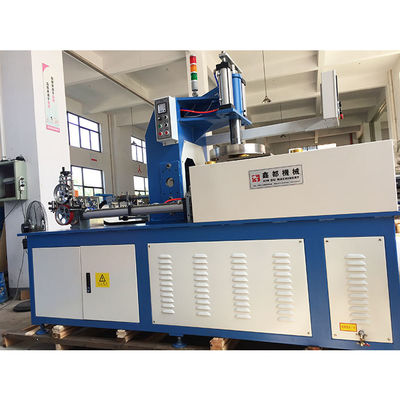

7Foto referensi
