| Nama merek: | Choose Technology |
| Nomor Model: | JLG630 |
| MOQ: | 1set |
| harga: | USD50000-150000/1SET |
| Ketentuan Pembayaran: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Kemampuan Penyediaan: | 10 SET PER BULAN |
1Deskripsi umum:
Mesin ini terutama digunakan untuk memutar kawat bergaris baja, kawat bergaris aluminium dan kawat bergaris tembaga, dan juga dapat digunakan untuk memutar kabel kontrol dalam 7 inti.
2. Parameter teknis:
| Diameter kawat tunggal |
Kawat tembaga: Φ1.3-Φ5.0mm Kawat aluminium: Φ1.7-Φ5.0mm Kawat baja: Φ1.0-Φ5.0mm |
| Diameter setelah terseret | Maks Φ21mm |
| Kecepatan penarikan | 600 putaran per menit |
| Tanah yang terdampar | 62-276mm |
| Diameter roda pelacak | Φ1500mm (pengendalian ganda) |
| Kecepatan pelacakan | 31-138m/menit |
| TSukuran kolam dalam badan yang bersarang | PND630 |
| Ukuran spool dari kawat tengah | PND630 |
| Ukuran gulungan untuk mengambil | PN1000-PN2000 |
3.Komponen listrik utama
| Motor penggerak utama | SLu'an Jianghuai |
| Inverter | Inovasi |
| Komponen listrik | SCHINT |
| PLC | SIEMENS |
| Layar sentuh | SIEMENS |
| Komponen pneumatik | AirTAC |
4.Deskripsi rinci:
4.1 Φ630 center wire pay-off:
Spesifikasi spool pembayaran: PND630
Jenis poros ujung secara manual mengeklam atau melepaskan gulungan, dan sekrup manual mengangkat gulungan.
Kontrol ketegangan gesekan mekanik, ukurannya dapat disesuaikan secara manual.
4.2 Φ630/6 badan utama stranding:
Spesifikasi spool pembayaran: PND630
Kecepatan maksimum: 600r/menit
Jarak penyambungan: 62-276mm
Poros ujung adalah struktur penjepit tipe pegas, dan gulungan dilepaskan secara pneumatik.
Kontrol ketegangan gesekan mekanik.
Silinder didukung oleh bantalan besar di kedua ujungnya, dan bagian tengahnya didukung oleh bantalan berukuran besar.
Ada rem pneumatik di silinder, dan pengereman dapat diandalkan.
Perangkat deteksi pemutusan disediakan di saluran sink.
Tutup pelindung mengadopsi struktur pintu geser.
Untaian dilengkapi dengan perangkat preforming kawat tunggal.
Tubuh utama stranding dipasang secara integral pada pelat bawah, dan peralatan mudah dipasang.
4.3 Meter counter:
Lingkar roda meter adalah 500 mm
Panjang meter maksimum 9999,9 m
Kesalahan akurasi ≤3‰
Ini mengadopsi struktur roda ganda dan dipasang secara horizontal; ada mata air penyangga di roda penekan, dan ada rol kawat di inlet dan outlet.
4.4 Φ1500 perangkat pelacakan ganda:
Diameter roda traksi: Φ1500 mm
Diameter roda pemisah: Φ1300 mm
Kecepatan jalur traksi: 31-138m/menit
Kecepatan gear traksi: 36 langkah
4.5 Φ2000 Mesin mengambil:
Spesifikasi gulungan pengambilan: PN1000-PN2000
Beban maksimum: 8T
Kecepatan maksimum pengambilan: 150m/menit
Motor penyerapan: 6kg.m
Diameter kabel maksimum: Φ20mm
Pembawaan mengadopsi motor torsi, yang dapat diandalkan dalam operasi dan sederhana dan nyaman dalam operasi dan pemeliharaan.
Konstruksinya adalah batang ujung jenis pengikat listrik atau gulungan longgar, gulungan angkat listrik.
Mengadopsi kabel sekrup timbal, dapat melacak kecepatan pengambilan, dan jarak pengaturan dapat disesuaikan tanpa langkah.
4.6 Sistem transmisi mekanik:
Kekuatan motor penggerak utama: 45KW (AC)
Sistem transmisi mekanik mencakup motor utama, pengurangi utama, poros transmisi, kopling, dll.
4.7 Sistem kontrol listrik dan elektronik:
Sumber daya mesin ini adalah sistem tiga fase lima kabel, 380V (± 10%), 50HZ.
Mesin utama mesin mengadopsi AC motor dan kontrol konversi frekuensi; mengambil mengadopsi torsi motor, yang dapat memulai dan berhenti dengan lancar,dan pengoperasian dan pemeliharaan sederhana dan nyaman; seluruh mesin dikendalikan oleh pengontrol Siemens yang dapat diprogram.
4.8 Persyaratan sumber udara:
Tekanan udara: 0.6Mpa
Volume udara: 1,0 m3/menit
Udara terkompresi harus kering, bebas dari kotoran dan debu.
5. FAQ:
Pelanggan yang terhormat, ada beberapa model untuk mesin stranding.
1. Diameter kawat kosong
2.Kawat lunak atau kawat keras
3Jumlah kawat yang akan diputar
4. Area setelah memutar.
Salam hangat.

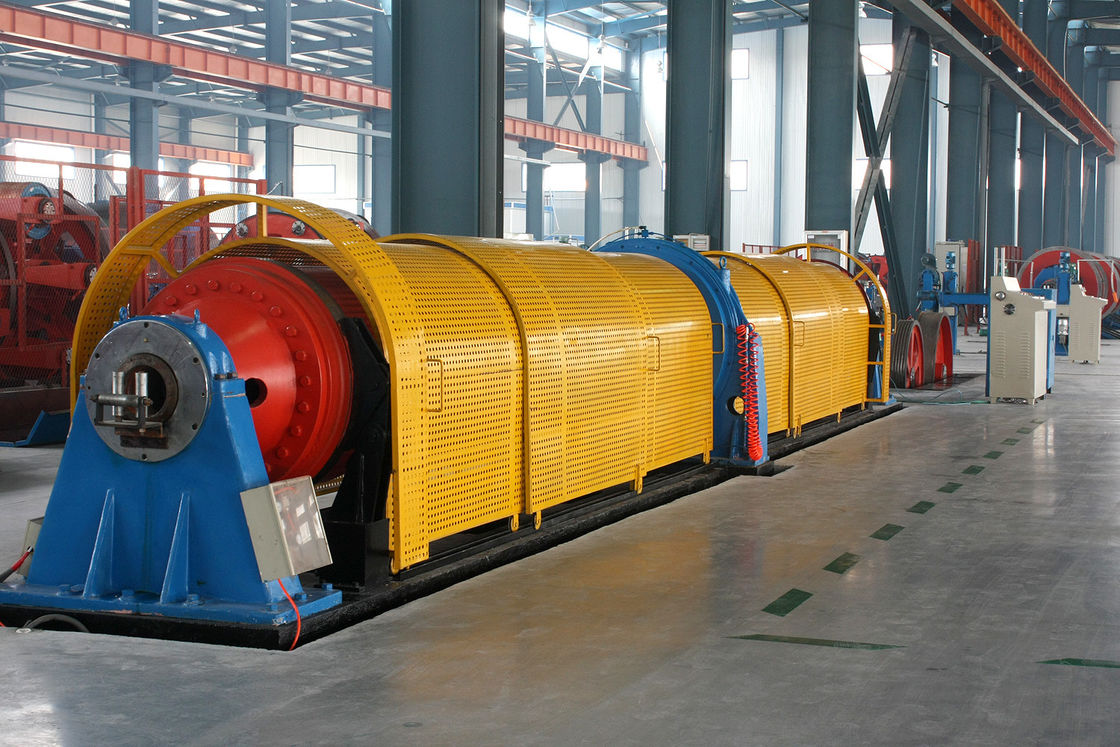

6Foto referensi
