| Nama merek: | Choose Technology |
| Nomor Model: | JC1000 |
| MOQ: | 1set |
| harga: | USD100000-150000/1SET |
| Ketentuan Pembayaran: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Kemampuan Penyediaan: | 10 SET PER BULAN |
1Deskripsi umum:
Mesin ini dirancang khusus untuk memutar kabel listrik terisolasi tiga-inti, empat-inti dan lima-inti dengan inti cross-section 25-300mm2 di bawah 350KV.Potongan silang inti yang diputar bisa Bulat, juga dapat berbentuk kipas, listrik dalam garis stop pre-torsi, ujung poros penjepit atau longgar spool.
2. Parameter teknis:
| Luas bagian kabel | 25-300mm2 |
| Kecepatan penarikan | 5.54-13.04r/menit |
| Tanah yang terdampar | 360-6173mm |
| Kecepatan mengetuk | 170-380r/menit |
| Tapping pitch | 12-200mm |
| Kecepatan perisai | 149-343r/menit |
| Tanah lapis baja | 14-230mm |
| Diameter roda pelacak | Φ2500mm |
| Kecepatan pelacakan | 4.7-34.2m/menit |
| Ukuran spool pay off depan | PN1600 |
| Ukuran gulungan pay off belakang | PN1600 |
| Ukuran spool dalam badan yang berselang | PN1600 |
| Ukuran gulungan untuk mengambil | PN1600-PN3150 |
| Daya mesin utama | 45KW (AC) |
| Mengambil motor | 10kg.m |
| Ketinggian pusat | 1000 mm |
3.Komponen listrik utama
| Motor penggerak utama | SLu'an Jianghuai |
| Inverter | Inovasi |
| Komponen listrik | SCHINT |
| PLC | SIEMENS |
| Layar sentuh | SIEMENS |
| Komponen pneumatik | AirTAC |
4.Deskripsi rinci:
4.1 Φ1600/1+1+3 Badan utama yang bersandar:
Bagian pertama dari bingkai spool kawat Φ1600 dihubungkan ke bagian kedua bingkai spool kawat melalui kopling dan memutar kembali,operasi non-kembali memutar dan pra-memutar bingkai spool kawat dapat direalisasikan dengan membongkar atau memasukkan poros pin.
Bagian kedua dari gulungan kawat Φ1600 dilengkapi dengan busur memutar untuk melewati kawat inti yang dilepaskan dari gulungan kawat pertama.Bingkai spool kawat dan bingkai busur dihubungkan dengan poros utama reduksi utama dengan flangesSama seperti paragraf pertama, bingkai spool juga digunakan untuk membongkar atau memasang poros pin untuk mewujudkan operasi balik-pusing, non-balik-pusing dan pra-pusing bingkai spool.
Bagian ketiga dari Φ1600 tiga disk winch cage terhubung dengan transmisi utama gearbox poros utama melalui kopling. gigi dipasang di belakang winch dari winch cage,dan mode transmisi diferensial diadopsi untuk memenuhi kebutuhan torsi back-torsi atau non-back-torsi.
4.2 Perangkat pemegang:
Jenis kepala pita: tipe umum
Jumlah gulungan pita: 2 gulungan
Ukuran spool: Φ400 mm
Lebar pita: 15-60 mm
Kecepatan rotasi kepala pengetuk: 170-380r/menit
Jarak mengetuk: 12-200mm
Bahan pita Pita non-logam seperti kain non-anyaman, pita poliester, dll.
Kepala mengetuk memiliki perubahan kecepatan 6 tingkat, dan memiliki fungsi putaran kiri dan kanan dan netral.
Ketegangan tali dikendalikan oleh gesekan mekanis, dan dapat disesuaikan.
4.3 Φ800 Perangkat perisai tali baja:
Inti kabel lapis baja diameter luar maksimum: Φ120mm
Jenis kepala lapis baja: setengah potong
Jumlah gulungan pita: 2 gulungan
Ukuran gulungan: Φ800 mm
Lebar pita: 15-60 mm
Kecepatan kepala lapis baja: 149-343r/min
Jarak perisai: 14-230mm
Bahan perisai: Pita baja
Kepala lapis baja memiliki perubahan kecepatan 6 kecepatan, dan memiliki rotasi kiri dan kanan dan fungsi netral.
Tekanan tali baja kontrol gesekan mekanis, dan bisa disesuaikan.
4.3 Meter counter:
Lingkar roda meter adalah 500 mm
Panjang meter maksimum 9999,9 m
Kesalahan akurasi ≤3‰
Ini mengadopsi struktur roda ganda dan dipasang secara horizontal; ada mata air penyangga di roda penekan, dan ada rol kawat di inlet dan outlet.
4.4 Φ2000 Perangkat pelacak roda tunggal:
Jenis traksi: Traksi roda tunggal, kawat dorong ring kerah
Diameter roda traksi: Φ2500 mm
Kecepatan jalur traksi: 4,7-34,2m/menit
Kecepatan gear traksi: 27 langkah
4.5 Φ2500 Mesin mengambil:
Spesifikasi gulungan pengambilan: PN1600-PN3150
Beban maksimum: 15T
Kecepatan maksimum pengambilan: 40m/menit
Motor penyerapan: 10kg.m
Diameter kabel maksimum: Φ120mm
Wire take-up mengadopsi torsi motor, yang dapat diandalkan dalam operasi dan sederhana dan nyaman dalam operasi dan pemeliharaan.
Konstruksinya adalah batang ujung jenis pengikat listrik atau gulungan longgar, gulungan angkat listrik.
Mengadopsi kabel sekrup timbal, kabel dapat melacak kecepatan pengambilan, dan pitch kabel dapat disesuaikan tanpa langkah.
4.6 Sistem transmisi mekanik:
Kekuatan motor penggerak utama: 45KW (AC)
Sistem transmisi mekanik mencakup motor utama, pengurangi utama, poros transmisi, kopling, dll.
4.7 Sistem kontrol listrik dan elektronik:
Sumber daya mesin ini adalah sistem tiga fase lima kabel, 380V (± 10%), 50HZ.
Mesin utama mesin mengadopsi AC motor dan kontrol konversi frekuensi; mengambil mengadopsi torsi motor, yang dapat memulai dan berhenti dengan lancar,dan pengoperasian dan pemeliharaan sederhana dan nyaman; seluruh mesin dikendalikan oleh pengontrol Siemens yang dapat diprogram.
4.8 Persyaratan sumber udara:
Tekanan udara: 0.6Mpa
Volume udara: 1,0 m3/menit
Udara terkompresi harus kering, bebas dari kotoran dan debu.
FAQ:
Pelanggan yang terhormat, ada beberapa model untuk mesin stranding.
1. Diameter kawat kosong
2.Kawat lunak atau kawat keras
3Jumlah kawat yang akan diputar
4. Area setelah memutar.
Salam hangat.

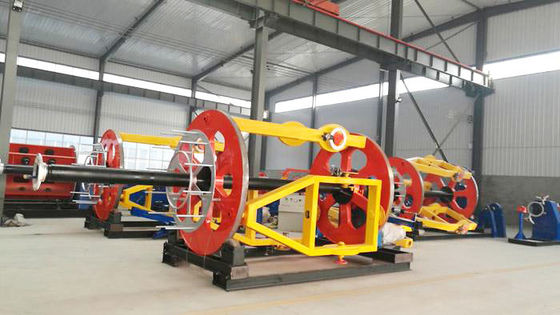

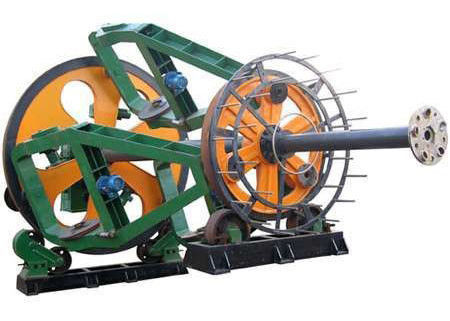

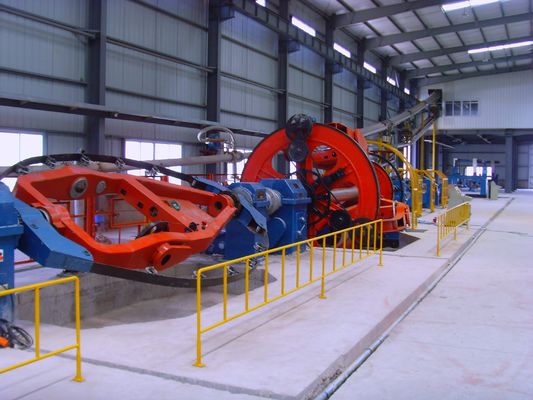

5Foto referensi
