Multi-kawat Mesin Menggambar Kawat Menengah dan halus & Annealer

1Deskripsi umum:

Mesin ini digunakan untuk menarik 4 kawat Φ0.15-Φ0.6mm kawat tembaga.

2. Parameter teknis:

3Pengantar singkat:

3.1 Stand pembayaran:

Jenis: Di atas kepala
Dimensi Pembayaran (mm): 300*300*650mm

3.2 Mesin tarik utama:

Tipe: tipe slip, 4 kawat mesin menggambar kawat tembaga 21 mati

Mesin ini terdiri dari palang untuk pendinginan dan sirkulasi emulsi tarik, capstan, dan motor utama.
Permukaan kerja ring Wire Drawing dan ring capstan dilapisi keramik.
Dua saklar klip-dan-lari untuk die stringing dengan operasi klip-dan-lari.
Emulsi penggambar dilengkapi dengan pintu yang terbuat dari stainless steel, yang mencegah pelumas dari overflow.
Blok gambar dan mati gambar dilumasi dan didinginkan dengan penyemprotan.

3.3 Perangkat penggilingan

Tipe: penggilingan DC vertikal, pelacakan kecepatan secara otomatis
Diameter kawat inlet penggilingan: 4* (Φ0,15 mm-Φ0,6 mm)
Kecepatan linear maksimum penggilingan: 25m/s

Diameter cincin nikel konduktif pengering: 200mm.
Kekuatan peregangan konduktor pelembut rata dan stabil dan mencapai persyaratan internasional dari tingkat peregangan.
Annealing adalah proses tiga periode: periode prapanas dan periode annealing

3.4 Φ630 pengambilan gulungan:

Ukuran gulungan: PND630
Max. mengambil kecepatan: 25m/s
Motor pengambilan: 15KW (AC)

Kabel motor sinkron tipe sabuk 90W, stabilitas dan respon cepat.
Pitch transversal tetap.
Deteksi bantal lengan, penggulung koreksi otomatis, ketegangan dapat disesuaikan sesuai dengan diameter kawat.
Kacang Quill uniaxial adalah spool tetap.
Rem adalah jenis kupu-kupu pneumatik.

4. FAQ:

Pelanggan yang terhormat, ada beberapa model untuk mesin coppr rod breakdown.

1Diameter kawat masuk dan keluar

2. Apakah perlu online annealer

3. Mengambil metode: spool bobbin atau coiler?

4Gambar dimensi spool bobbin/basket kawat

Salam hangat.

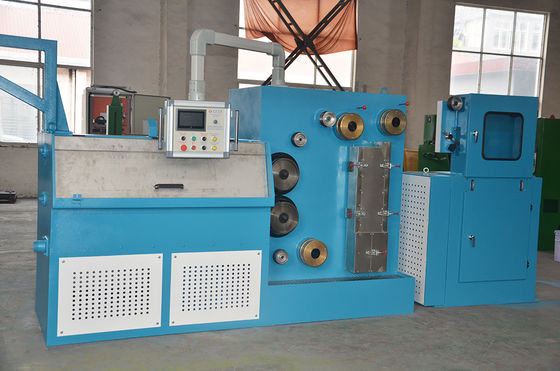

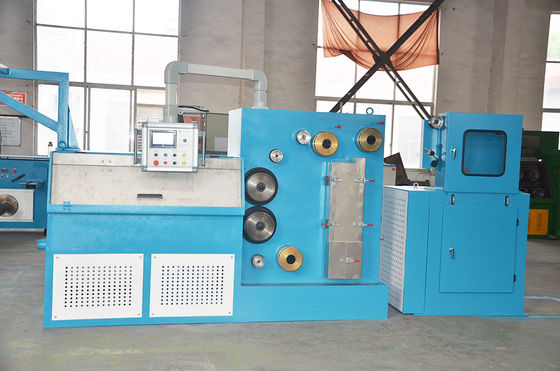

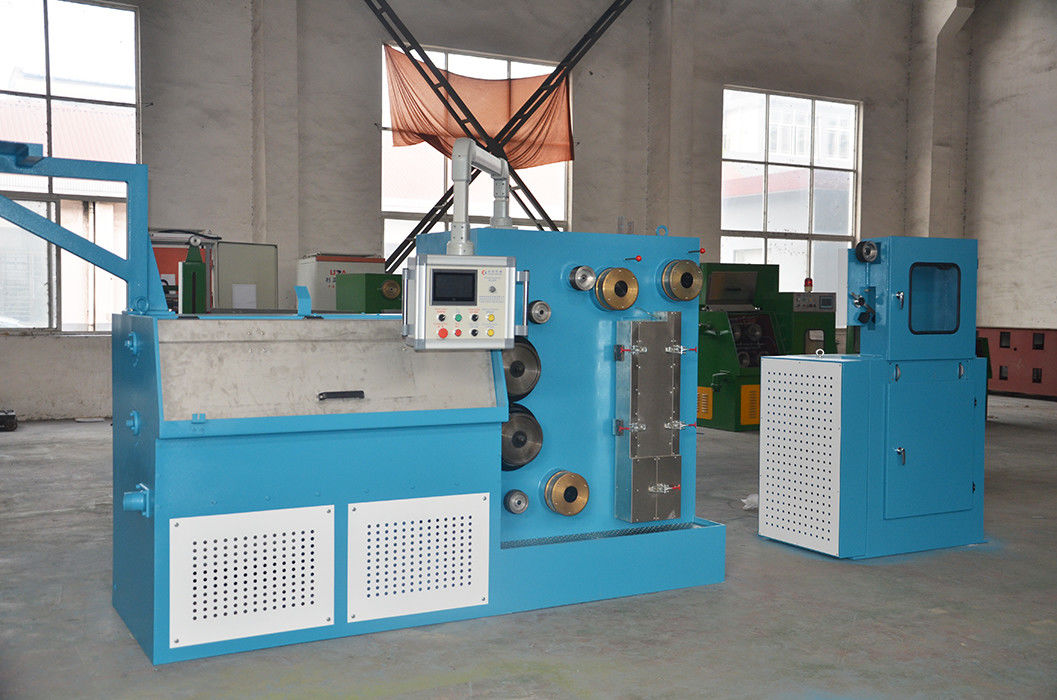

5Foto referensi
