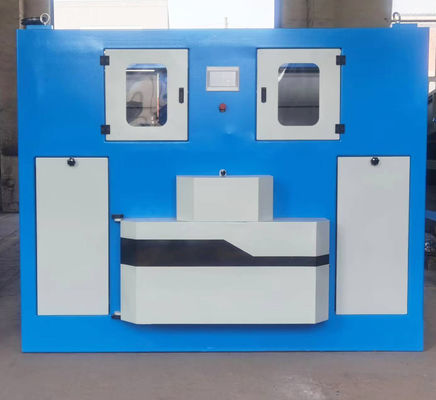

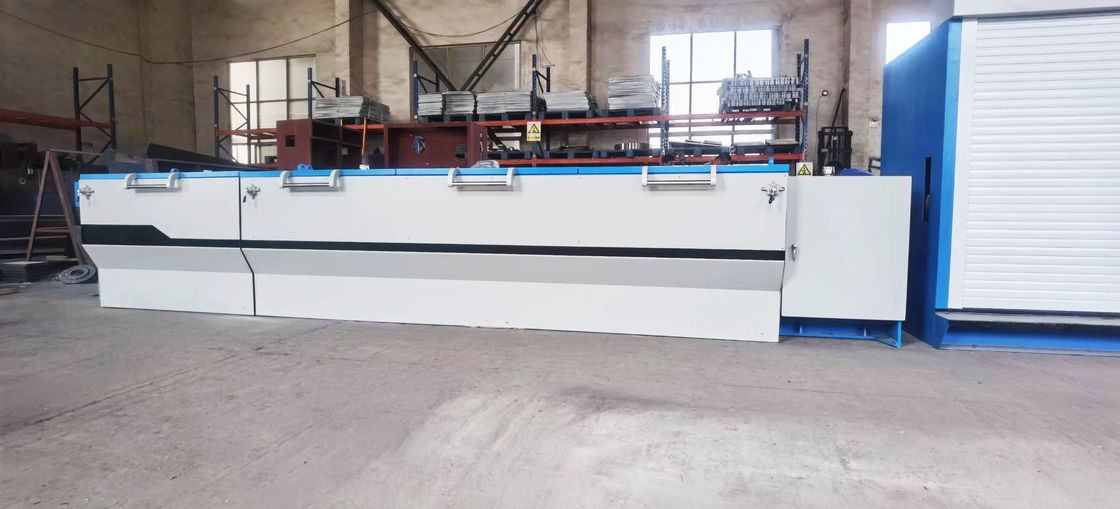

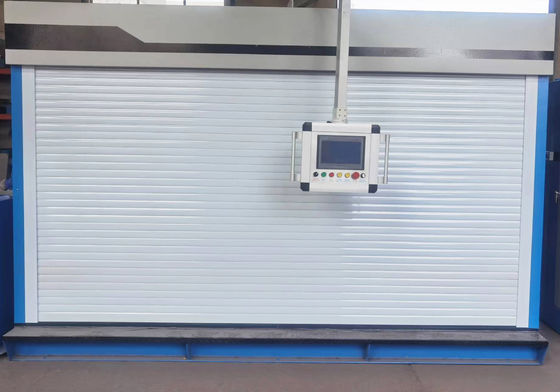

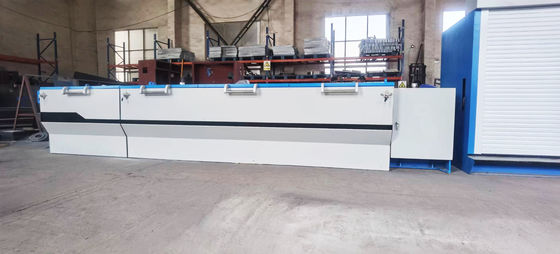

Mesin High Speed Rod Breakdown Untuk Gambar Kawat 1,2-3,5mm

1Deskripsi umum:

Mesin ini digunakan untuk menarik kawat tembaga Φ1.2-Φ3.5mm. Blok gambar dipasang dalam satu baris. Roda kecepatan konstan dan 12 blok gambar lainnya digerakkan oleh dua motor masing-masing.Desain seperti itu membuat operasi mudah dan perubahan mati dengan cepat.

2. Parameter teknis:

3Pengantar singkat:

3.1 Stand pembayaran:

Tipe: tipe kantilever

Stand pembayaran terdiri dari kolom, kantilever dan rol kemudi.

Ketinggian kolom adalah 5000mm atau lebih. dua rol aluminium dapat mencapai pembayaran terus menerus.

3.2 Mesin tarik utama:

Tipe: jenis slip. Mesin menggambar kawat tembaga 13 mati dengan blok menggambar dengan diameter yang sama
Mesin ini terdiri dari palang untuk pendinginan dan sirkulasi emulsi tarik, gearbox, sistem pelumasan, roda kecepatan konstan, motor utama dan motor untuk roda kecepatan konstan.
Empat tombol clip-and-run untuk mengikat die dengan operasi clip-and-run. Perangkat untuk mencegah blok tarik dan pemegang die tarik memperpanjang jarak yang sama dari tubuh gearbox.
Blok menggambar mengadopsi roda baja. Permukaannya ditutupi dengan tungsten karbida untuk memperpanjang umur penggunaannya.

3.3 Akumulator:

Kapasitas akumulator: 7m
Tekanan maksimum: 138N
Ketegangan diatur oleh tekanan silinder udara.

3.4 Perangkat penggilingan:

Tipe: penggilingan DC horizontal, pelacakan kecepatan secara otomatis
Diameter kawat inlet penggilingan: Φ1.2mm-Φ3.5mm
Kecepatan linear maksimum penggilingan: 25m/s


3.5 Φ500-Φ630 Dual-spool take-up:

Ukuran spool: PND500 ~ PND630
Max. mengambil kecepatan: 25m/s
Motor pengambilan: 22KW (dua, AC)


3.6 Mesin coiling (bisa digunakan untuk kawat lunak dan keras)

Diameter kawat yang berlaku: Φ1.5mm-Φ3.5mm
Kecepatan: 20m/s
Diameter kumparan: Φ800mm
Pemuatan: 1400kg
Kekuatan motor: 15KW (AC)
Ukuran keranjang kumparan: Φ600*Φ110*1300mm.

4. FAQ:

Pelanggan yang terhormat, ada beberapa model untuk mesin coppr rod breakdown.

1Diameter kawat masuk dan keluar

2. Apakah perlu online annealer

3. Mengambil metode: spool bobbin atau coiler?

4Gambar dimensi spool bobbin/basket kawat

Salam hangat.
