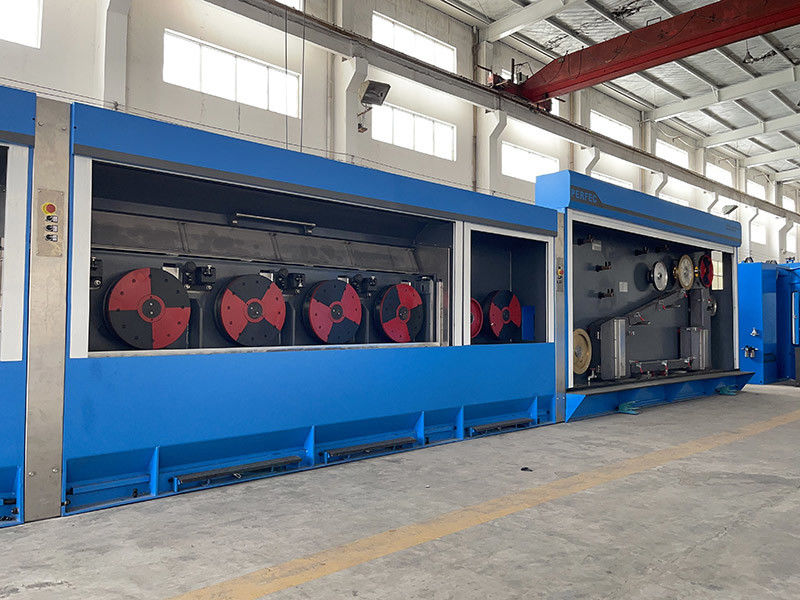

Copper Rod Breakdown Drawing Machine (Mesin menggambar pecahan batang tembaga)

1Deskripsi umum:

Mesin pemecahan batang tembaga adalah peralatan khusus yang digunakan dalam industri pembuatan kawat dan kabel.Fungsi utamanya adalah untuk mengurangi diameter batang tembaga atau batang logam lainnya untuk menghasilkan kawat dengan diameter yang lebih kecilProses ini dikenal sebagai gambar kawat atau pemecahan gambar kawat.

Berikut adalah rincian bagaimana mesin pemecahan batang tembaga biasanya bekerja:
Pemanfaatan: Batang tembaga, biasanya diproduksi melalui proses seperti pengecoran atau ekstrusi, dimasukkan ke dalam mesin.

Menggambar mati: batang melewati serangkaian menggambar mati, yang biasanya terbuat dari tungsten karbida atau berlian. mati ini memiliki diameter yang semakin kecil,(Dan apabila tongkat-tongkat itu ditarik) ditarik melalui tongkat-tongkat itu., mereka memanjang dan dikurangi diameter. pengurangan diameter ini dicapai melalui penerapan kekuatan tarik yang dilakukan oleh capstan atau mekanisme serupa.

Pendinginan dan Pelumasan: Untuk mengurangi gesekan dan panas yang dihasilkan selama proses penggambar, batang dapat didinginkan dan dilumasi.sementara pelumasan membantu mengurangi keausan pada mati dan meningkatkan kualitas kawat ditarik.
Multiple Passes: Tergantung pada diameter akhir kawat yang diinginkan, prosesnya dapat melibatkan beberapa kali melewati set mati gambar yang berbeda, masing-masing dengan diameter yang sedikit lebih kecil.Hal ini memungkinkan untuk kontrol yang tepat atas diameter kawat dan memastikan keseragaman.

Produk akhir: Hasilnya adalah kawat tembaga dengan diameter yang diinginkan.atau dapat digulung ke gulungan untuk penyimpanan dan distribusi.

Mesin pemecahan batang tembaga sangat penting dalam produksi berbagai jenis kawat yang digunakan dalam aplikasi listrik, telekomunikasi, konstruksi,dan banyak industri lain di mana kawat konduktif diperlukanEfisiensi dan presisi mesin ini memainkan peran penting dalam menentukan kualitas dan keandalan produk kawat akhir.

2. Parameter teknis:

















3Pengantar singkat:
3.1 Stand pembayaran:
Tipe: tipe kantilever
Stand pembayaran terdiri dari kolom, kantilever dan rol kemudi.
Ketinggian kolom adalah 5000mm atau lebih. dua rol aluminium dapat mencapai pembayaran terus menerus.

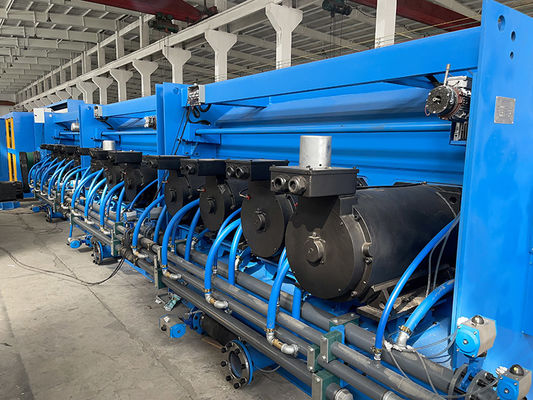

3.2 Mesin tarik utama:
Tipe: jenis slip. Mesin menggambar kawat tembaga 13 mati dengan blok menggambar dengan diameter yang sama
Mesin ini terdiri dari palang untuk pendinginan dan sirkulasi emulsi tarik, gearbox, sistem pelumasan, roda kecepatan konstan, motor utama dan motor untuk roda kecepatan konstan.
Empat tombol clip-and-run untuk mengikat die dengan operasi clip-and-run. Perangkat untuk mencegah blok tarik dan pemegang die tarik memperpanjang jarak yang sama dari tubuh gearbox.

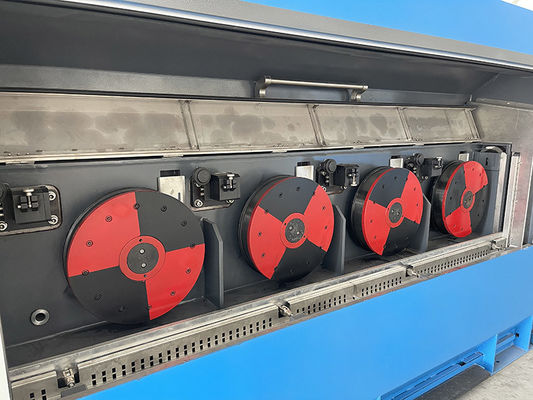

Blok menggambar mengadopsi roda baja. Permukaannya ditutupi dengan tungsten karbida untuk memperpanjang umur penggunaannya.

3.3 Akumulator:
Kapasitas akumulator: 7m
Tekanan maksimum: 138N
Ketegangan diatur oleh tekanan silinder udara.

3.4 Perangkat penggilingan:
Tipe: penggilingan DC horizontal, pelacakan kecepatan secara otomatis
Diameter kawat inlet penggilingan: Φ1.2mm-Φ3.5mm
Kecepatan linear maksimum penggilingan: 25m/s

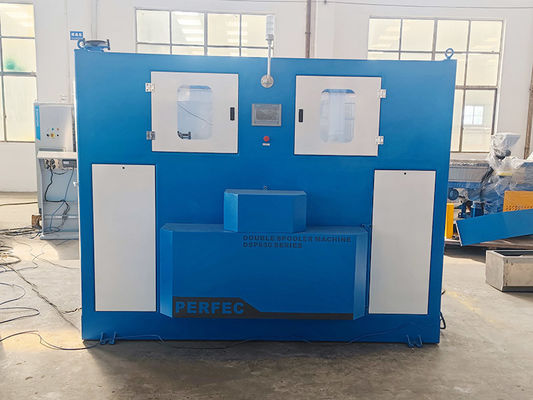

3.5 Φ500-Φ630 Dual-spool take-up:
Ukuran spool: PND500 ~ PND630
Max. mengambil kecepatan: 25m/s
Motor pengambilan: 22KW (dua, AC)

3.6 Mesin coiling (bisa digunakan untuk kawat lunak dan keras)
Diameter kawat yang berlaku: Φ1.5mm-Φ3.5mm
Kecepatan: 20m/s
Diameter kumparan: Φ800mm
Pemuatan: 1400kg
Kekuatan motor: 15KW (AC)
Ukuran keranjang kumparan: Φ600*Φ110*1300mm.

4. FAQ:
Pelanggan yang terhormat, ada beberapa model untuk mesin coppr rod breakdown.
1Diameter kawat masuk dan keluar
2. Apakah perlu online annealer
3. Mengambil metode: spool bobbin atau coiler?
4Gambar dimensi spool bobbin/basket kawat

Salam hangat.
