| Nama merek: | Choose Technology |
| Nomor Model: | JLK630 |
| MOQ: | 1set |
| harga: | USD50000-150000/1SET |
| Ketentuan Pembayaran: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Kemampuan Penyediaan: | 10 SET PER BULAN |
1Deskripsi umum:
Mesin ini terutama digunakan untuk memutar kawat tembaga telanjang, kawat aluminium telanjang, kawat berantai aluminium dengan inti baja, konduktor bulat dan berbentuk kipas, dll.
2. Parameter teknis:
| Diameter kawat tunggal |
Kabel tembaga: Φ1.5-Φ5.0mm Kawat aluminium: Φ1.8-Φ5.0mm |
| Diameter setelah terseret | Maks Φ45mm |
| Kecepatan penarikan |
6B/12B: 70-166 rpm 18B: 62-146 rpm |
| Tanah yang terdampar | 6B/12B: 87-843 rpm 18B: 99-952 rpm |
| Diameter roda pelacak | Φ2000mm |
| Kecepatan pelacakan | 14.5-59m/menit |
| TSukuran kolam dalam badan yang bersarang | PND630 |
| Ukuran spool dari kawat tengah | PND630 |
| Ukuran gulungan untuk mengambil | PN1250-PN2500 |
3.Komponen listrik utama
| Motor penggerak utama | SLu'an Jianghuai |
| Inverter | Inovasi |
| Komponen listrik | SCHINT |
| PLC | SIEMENS |
| Layar sentuh | SIEMENS |
| Komponen pneumatik | AirTAC |
4.Deskripsi rinci:
4.1 ΦΦ630 pembayaran kabel tengah:
Spesifikasi spool pembayaran: PND630
Jenis poros ujung secara manual mengeklam atau melepaskan gulungan, dan sekrup manual mengangkat gulungan.
Kontrol ketegangan gesekan mekanik, ukurannya dapat disesuaikan secara manual.
4.2 6B, 12B, 18B badan yang terikat:
Spesifikasi spool pembayaran: PND630
Kecepatan: 6B/12B: 70-166 rpm
18B: 62-146 rpm
Jarak penyambungan: 6B/12B: 87-843mm
18B: 99-952mm
Jumlah tahap konversi kecepatan rotasi adalah 6 tahap
Struktur rangka 4 bagian yang sama
Friksi mekanik mengendalikan ketegangan, dan penyesuaian ketegangan nyaman.
Pemanasan pneumatik tanpa poros dan gulungan longgar, penguncian otomatis mekanis dan asuransi, mudah dioperasikan, cepat dan aman.
Stop otomatis saat kabel putus.
4.3 Meter counter:
Lingkar roda meter adalah 500 mm
Panjang meter maksimum 9999,9 m
Kesalahan akurasi ≤3‰
Ini mengadopsi struktur roda ganda dan dipasang secara horizontal; ada mata air penyangga di roda penekan, dan ada rol kawat di inlet dan outlet.
4.4 Φ2000 perangkat traksi ganda:
Metode pelacakan: roda berselang ganda, pelacakan aktif ganda.
Diameter roda traksi: Φ2000 mm
Kecepatan jalur traksi: 14,5-59m / min
Kecepatan gear traksi: 36 langkah
4.5 Φ2500 Mesin mengambil:
Spesifikasi gulungan pengambilan: PN1250-PN2500
Beban maksimum: 12T
Motor penyerapan: 8kg.m
Diameter kabel maksimum: Φ50mm
Pembawaan mengadopsi motor torsi, yang dapat diandalkan dalam operasi dan sederhana dan nyaman dalam operasi dan pemeliharaan.
Konstruksinya adalah batang ujung jenis pengikat listrik atau gulungan longgar, gulungan angkat listrik.
Mengadopsi kabel sekrup timbal, dapat melacak kecepatan pengambilan, dan jarak pengaturan dapat disesuaikan tanpa langkah.
4.6 Sistem transmisi mekanik:
Kekuatan motor penggerak utama: 110KW (AC)
Sistem transmisi mekanik mencakup motor utama, pengurangan utama, poros transmisi tanah, dll.
4.7 Sistem kontrol listrik dan elektronik:
Sumber daya mesin ini adalah sistem tiga fase lima kabel, 380V (± 10%), 50HZ.
Mesin utama mesin mengadopsi AC motor dan kontrol konversi frekuensi; mengambil mengadopsi torsi motor, yang dapat memulai dan berhenti dengan lancar,dan pengoperasian dan pemeliharaan sederhana dan nyaman; seluruh mesin dikendalikan oleh pengontrol Siemens yang dapat diprogram.
4.8 Persyaratan sumber udara:
Tekanan udara: 0.6Mpa
Volume udara: 1,0 m3/menit
Udara terkompresi harus kering, bebas dari kotoran dan debu.
5. FAQ:
Pelanggan yang terhormat, ada beberapa model untuk mesin stranding.
1. Diameter kawat kosong
2.Kawat lunak atau kawat keras
3Jumlah kawat yang akan diputar
4. Area setelah memutar.
Salam hangat.

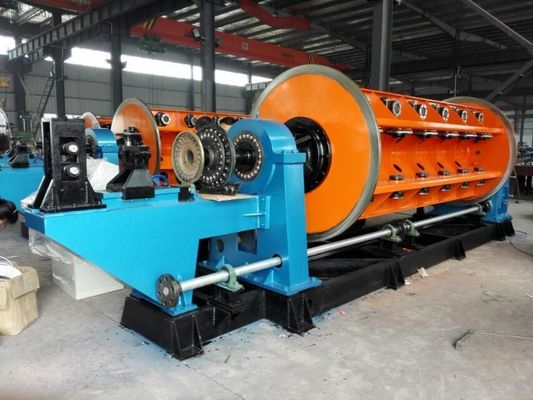

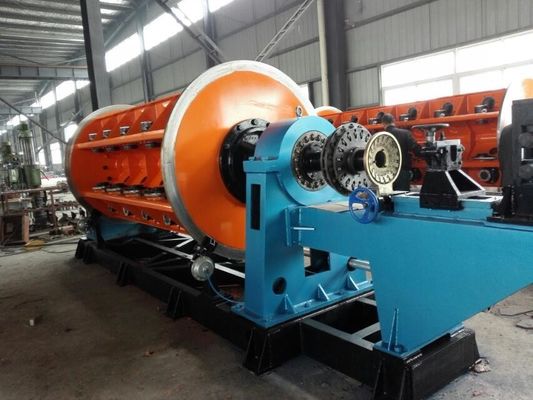

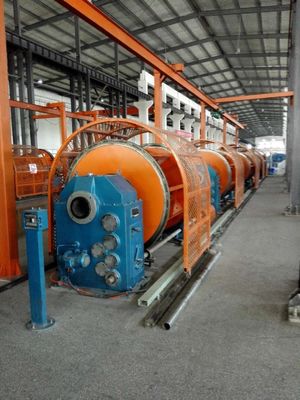

6Foto referensi
