Kualitas tinggi Twisting Planetary Cage Kabel Stranding Machine Kawat dan Kabel Stranding Machine

1Deskripsi umum:
Mesin ini terutama digunakan untuk memutar kawat tembaga kosong, kawat aluminium kosong, dll.

2. Parameter teknis:















3.Komponen listrik utama









4.Deskripsi rinci:
4.1 Φ1600 center wire pay-off:
Spesifikasi spool pembayaran: PN630-1600
Kapasitas muatan maksimum: 4 ton
Ketegangan dikendalikan oleh gesekan mekanis, dan ukurannya dapat disesuaikan.
Pengembalian adalah ujung sumbu tipe topping yang dapat dipindahkan ke atas dan ke bawah sendiri untuk memastikan pengaturan ketinggian.Ada perangkat perlindungan tergelincir saat memuat gulungan dan perlindungan terbatas saat memuat dan melepaskan.
4.2 12B, 18B, 24B badan berselang:
Spesifikasi spool pembayaran: PND630
Kecepatan: 6B/12B: 95 rpm
18B: 85 rpm
24B: 75 rpm
Jarak stranding: 6B: penyesuaian tanpa langkah
12B: penyesuaian tanpa langkah
18B: penyesuaian tanpa langkah
24B: penyesuaian tanpa langkah
Ujung-ujung tubuh yang dipintal didukung oleh bantalan besar, dan sumbu utama diproses oleh pipa baja tebal tanpa jahitan.Ada total 6 set roda pendukung, 1 set untuk kandang 12B, 2 set untuk kandang 18B dan 3 set untuk kandang 24B.Koneksi antara kandang bergelombang dan spindle utama mengadopsi disk mengecil dan jenis koneksi kunci yang dapat memastikan tubuh bergelombang berputar pada kecepatan tinggi untuk waktu yang lama.
Pengepungan bagian belakang dari tubuh yang bergelombang dicapai oleh roda gigi miring yang dilindungi oleh penutup.
gearbox menggunakan resin sand casting box, yang diobati dengan penyemprotan. bentuknya rata dan indah. tidak memiliki pori-pori dan residu. dapat secara efektif menyerap getaran, mengurangi kebisingan,dan meningkatkan stabilitas transmisi.
Disk kawat diklem dengan tipe poros ujung, pengempalan atau relaksasi menggunakan penutup kacang, dan ada perangkat penguncian yang aman; bantalan kedua ujung buaian mengadopsi bantalan tipe jantung.
Badan yang berserakan dan lubang cradle-rack diproses oleh CNC pengeboran dan penggilingan machining center,yang dengan tepat memastikan konsentrisitas lubang sumbu di kedua ujung bangku dan titik-titik lubang pada kandang yang diputar, yang memperpanjang umur peralatan.
Pembayaran tegangan adalah pengendalian gesekan mekanis, ukurannya dapat disesuaikan, sabuk tegangan datar digunakan, dan sabuk baja atas menggunakan baja pegas 65mn.
Perangkat perlindungan yang tidak terhubung dengan kawat dilampirkan ke modul kawat lebih dekat untuk memastikan bahwa ia memiliki fungsi parkir otomatis yang tidak terhubung.
Ada kunci, lonceng polisi, dan tombol dinamis di depan tubuh yang terdampar untuk memfasilitasi pengoperasian gulungan pemuatan dan pemuatan.
Setiap bodi yang terdampar menggunakan set rem kupu-kupu pneumatik, yang sensitif dan dapat diandalkan untuk pengereman.
Kotak gear bergelombang menggunakan motor terpisah untuk mendorong pompa gigi untuk pelumasan.
Ada pagar perlindungan yang aman di setiap bagian tubuh yang terdampar.
Sambungan poros tanah transmisi menggunakan sendi column-selling.
Cetakan baja tungsten digunakan.

4.3Penggunaan alat pengetikan
Jenis mengetuk: 2 cakram, jenis setengah potong
Diameter tap pad: Φ400mm
Kecepatan mengetuk:170-380r/menit
Gambar mengetuk:15-240mm
Bahan pengetikan: Pita non-logam seperti pita polycatis, kain non-woven, dan pita non-woven
Kekuatan pemotong rumput: 11KW (AC)
Kontrol ketegangan gesekan mekanik, ukurannya dapat disesuaikan.

4.4 Meter counter:
Lingkar roda meter adalah 500 mm
Panjang meter maksimum 9999,9 m
Kesalahan akurasi ≤3‰
Ini mengadopsi struktur roda ganda dan dipasang secara horizontal; ada mata air penyangga di roda penekan, dan ada rol kawat di inlet dan outlet.

4.5 Φ2500 perangkat traksi ganda:
Metode pelacakan: roda berselang ganda, pelacakan aktif ganda.
Diameter roda traksi: Φ2500 mm
Kecepatan jalur traksi: 45m/menit
Kekuatan pelacakan maksimum: 12T
Kekuatan motor pelacak: 110KW (AC)
Dilengkapi dengan perangkat kawat tekanan parkir untuk memastikan bahwa kawat tidak longgar selama parkir, dan pitch stranding stabil.
Dua roda traksi mengadopsi situasi struktural terpisah secara alami untuk menghindari goresan kawat selama proses traksi.
Permukaan alur roda traksi dipoles agar kabel traksi tidak terjebak.

4.6 Φ2500 Mesin mengambil:
Spesifikasi gulungan pengambilan: PN1000-PN2500
Beban maksimum: 12T
Kecepatan maksimum: 65m/menit
Diameter kawat maksimum: Φ50mm
Torsi motor pengambilan: 8kg.m
Mengadopsi torsi motor, operasi yang dapat diandalkan, operasi sederhana dan nyaman dan pemeliharaan.
Pengaturan kawat mengadopsi batang sekrup, garis dapat melacak kecepatan garis, dan garis garis tidak disesuaikan.
Dengan pelindung penjepit gulungan, pelindung batas gulungan atas dan bawah dan pelindung terminal lintas.
Pengangkut adalah tipe ujung sumbu atas yang dapat dipindahkan ke atas dan ke bawah sendiri untuk memastikan pengaturan ketinggian.Ada perangkat perlindungan tergelincir saat memuat gulungan dan perlindungan terbatas saat memuat dan melepaskan.

4.7 Sistem kontrol listrik:
Sumber daya mesin ini adalah sistem tiga fase lima kabel, 380V (± 10%), 50HZ.
Motor utama mengadopsi motor AC, kontrol inverter, mengambil motor mengadopsi torsi motor.
Seluruh jalur mengadopsi kontrol PLC.

4.8 Persyaratan sumber udara:
Tekanan udara: 0.6Mpa
Volume udara: 1,0 m3/menit
Udara terkompresi harus kering, bebas dari kotoran dan debu.

5. FAQ:
Pelanggan yang terhormat, ada beberapa model untuk mesin stranding.
1. Diameter kawat kosong
2.Kawat lunak atau kawat keras
3Jumlah kawat yang akan diputar
4. Area setelah memutar.

Salam hangat.

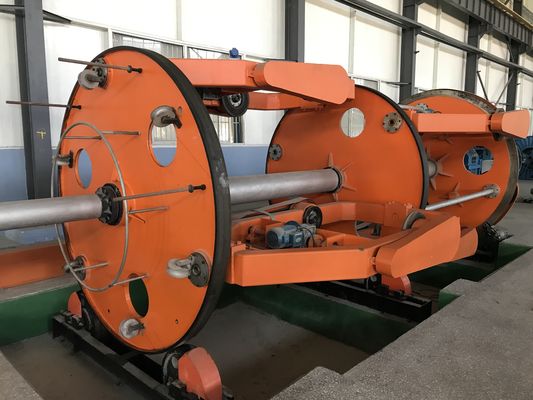

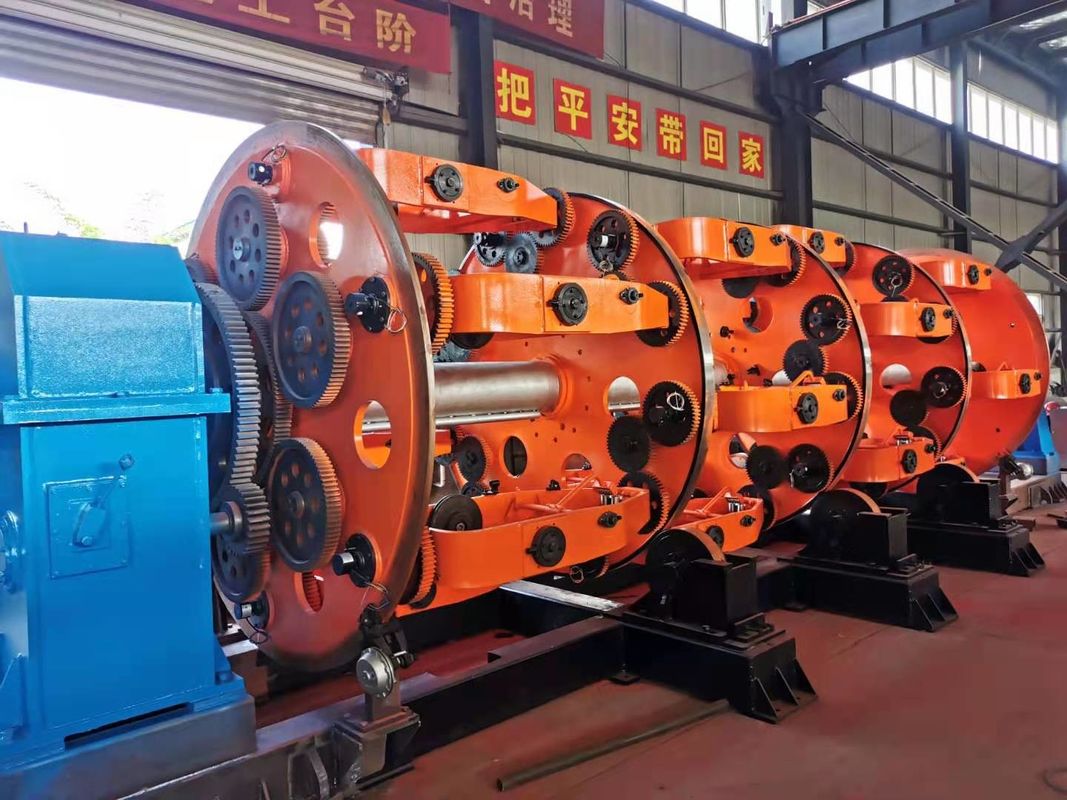

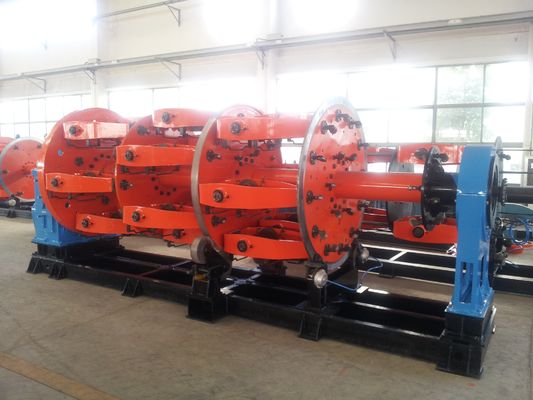

6Foto referensi
